Laderegler Serie-Lithium

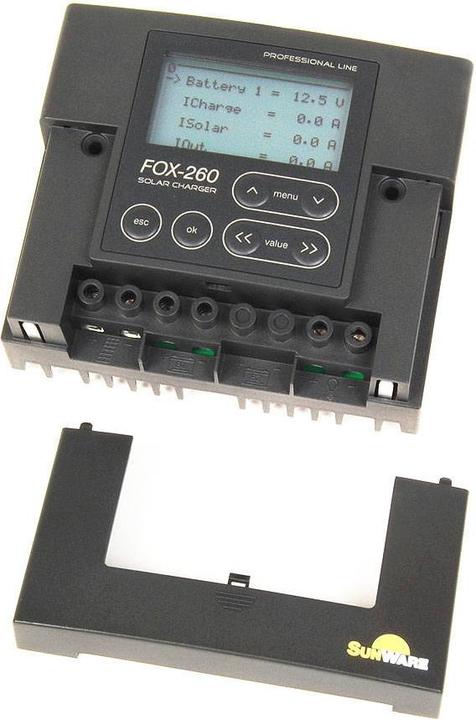

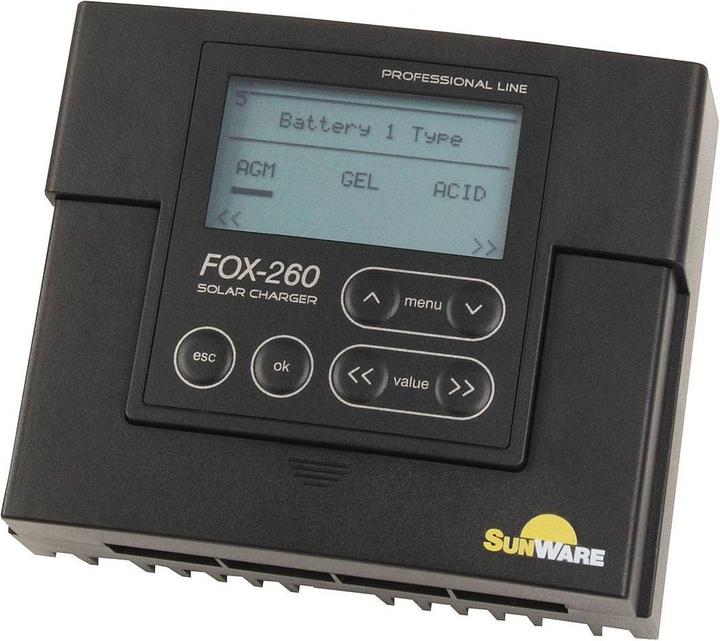

FOX-Regler für LiFe(Y)PO4 Batterien

Die Vorteile der lithiumbasierten (hier ausschliesslich der Chemie LiFe(Y)PO4) Batteriesysteme sind unter anderem:

• 2-3-fache Energiedichte gegenüber bleibasierten Systemen
• Deutlich höhere mögliche Zyklenzahl (>=3000 Zyklen bei 80% Entladetiefe), etwa Faktor 5-10 zu Blei
• Mögliche Lebensdauer >= 10 Jahre
• Kapazitätsausnutzung ohne wesentliche Lebensdauereinbussen bis etwa 90% Entladetiefe (DOD)
• Hochstromfähig, daher im Bereich von Stunden zu laden/entladen
• Flache Entladekennlinie, dadurch hohes nutzbares Spannungsniveau über nahezu die gesamte Entladephase
• Geringe Selbstentladung
• Umweltfreundliche Ausgangsmaterialien, wesentlich leichter als herkömmliche Technologien (Gewicht ~1/2 von bleibasierten Technologien)
• Hoher nahezu idealer Lade-/Entladewirkungsgrad, somit auch mit kleinen Ladeströmen effektiv zu laden

Systemaufbau

Ein auf LiFeYPO4 basierendes Batteriesystem besteht in der typischen Konfiguration aus 4S (12V) bzw. 8S (24V) seriell verschalteten Einzelzellen, die mechanisch und elektrisch zu einer Einheit verbunden werden.

Zur Überwachung des Batteriesystems ist ein vom Batterielieferanten speziell auf die Besonderheiten der jeweiligen Batterietyp angepasste Batterie-Management-System (BMS) erforderlich. Dieses ist zum sicheren Betrieb und zum Erreichen der maximalen Batterielebensdauer unverzichtbar und muss zwingend vorhanden sein. Das BMS hat primär die Aufgabe, jede Einzelzelle auf Einhaltung ihrer zulässigen Spannungs- und Temperaturgrenzwerte zu überwachen und im Fehlerfall alle Lade-/Entladevorrichtungen vollständig von der Batterie zu trennen.

Achtung: Bei LiFeYPO4 reicht eine einzige zu tiefe Entladung und die Batterie ist zerstört!

Es ist daher immer mindestens ein vom Batterie-Management-System (BMS) angesteuertes externes Schaltorgan zwischen Ausgang Batteriesystem und (Batterie)Eingang des Solarladereglers zu schalten.
