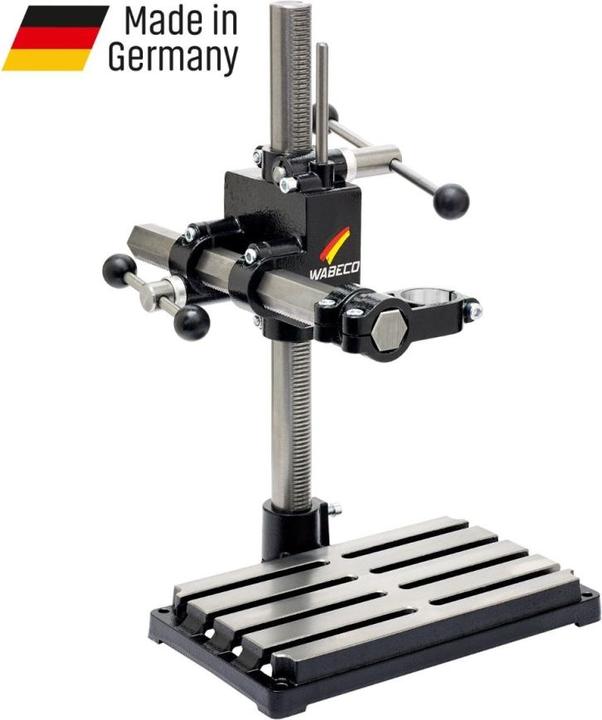

Wabeco 24400 BF1240 Bohrständer

Beschreibung
Einzigartig: Mit 2. Antriebswelle für vertikale und horizontale Bohr- und Fräsarbeiten.
Robust: Die Stahlsäule in der Grundplatte kann um 360° gedreht und in jeder Position arretiert werden, sodass ein Arbeiten von allen Seiten und auch die Bearbeitung grosser Werkstücke möglich ist.
Platzsparend: Flexible und platzsparende Alternative zu Tisch-, Säulen- und Ständerbohrmaschinen.
Einsatzgebiet: Bohren, Fräsen, Drehen und Wenden für die Metall-, Holz- und Kunststoffbearbeitung.
Genaues Bohren und Fräsen: Präzise Platzierung der Werkzeuge auf den Werkstücken.
Arbeitsbereich: Verfahrweg Z-Achse 250 mm; Verfahrweg Y-Achse 175 mm.
Massive Stahlsäule: 360° drehbar, Gesamthöhe 500 mm, geriffelt Ø 35 mm.
Sechskant-Stahlrohr: Gesamtlänge 350 mm, Verzahnung 30 mm.
Maschinenträger: 360° schwenkbar mit Arretierung alle 15°, zur Aufnahme von Antriebsaggregaten mit Euronorm Ø 43 mm; Wendemanöver können auch bei geschwenktem Maschinenträger durchgeführt werden.
Bodenplatte: Aus Grauguss gefräst 300 x 180 mm, mit T-Nuten, dadurch flexible und stabile Werkstückspannung. 4 T-Nuten für 10 mm T-Nuten oder M10 Sechskantbolzen.
Tiefenanschlag und Rückstellfeder: Zum Bohren von Werkstücken auf immer exakt gleiche Bohrtiefe.
Schwere, robuste Ausführung: Gewicht ohne Verpackung 14,1 kg.

Technische Daten
Vertikale Verschiebung der Z-Achse 250 mm
Vertikaler Bohrhub mit Rückholfeder 55 mm
Y-Achse Querverfahrweg 175 mm
Gesamthöhe 500 mm
Gezahnt Ø 35 mm
360° drehbar Ja
Gesamtlänge des Stahlarms 350 mm
Ansaugung Euronorm Ø 43 mm
360° schwenkbar mit Arretierung alle 15° Ja
Bodenplatte aus Grauguss 300 x 180 mm
Anzahl der Rillen 4
Breite der Nuten für 10 mm T-Nuten oder M10
Gewicht ohne Verpackung 14,1 kg.
