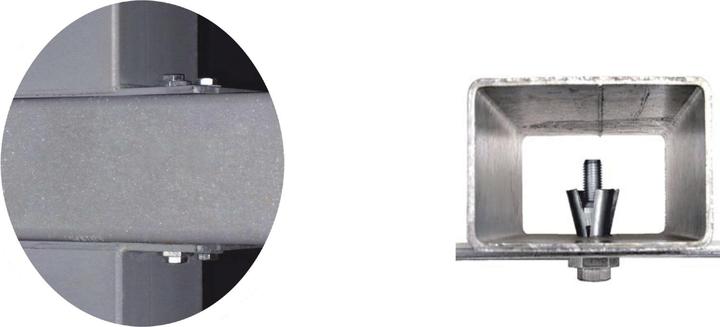

Hohlprofilbefestigung für den Stahlbau.

1. Bohren Sie Löcher mit dem erforderlichen Durchmesser und Abstand in die zu verbindenden Profile.
2. Entgraten Sie die gebohrten Löcher.
3. Positionieren Sie die Profile übereinander, sodass:

• beide Profile flach und ohne Lücken aufeinander liegen. Verwenden Sie gegebenenfalls eine Klemme, um beide Profile ohne Lücken zu sichern.
• die Löcher ausgerichtet sind. Verwenden Sie gegebenenfalls einen Stempel, um die Löcher auszurichten.

4. Setzen Sie den BOXBOLT in das Loch ein, wobei Sie darauf achten, dass die Flanschfläche bündig und lückenlos auf dem Profil aufliegt.
5. Tipp: Wir empfehlen die Verwendung des speziellen Werkzeugs BOXSOK für die Montage. Wenn Sie BOXSOK für die Montage verwenden, fahren Sie mit Schritt 7 fort.
6. Halten Sie den Flansch mit einem geeigneten Schraubenschlüssel und ziehen Sie die Schraube mit dem angegebenen Drehmoment fest.
7. Setzen Sie den BOXSOK auf den BOXBOLT, sodass der BOXSOK auf dem Profil aufliegt. Möglicherweise müssen Sie den inneren Einsatz des BOXSOK drehen, um ihn auf den BOXBOLT zu setzen.
8. Halten Sie den BOXSOK gerade und ziehen Sie die Schraube mit dem inneren Einsatz des BOXSOK fest.
9. Entfernen Sie das Werkzeug und überprüfen Sie das Drehmoment der Schraube. Passen Sie das Drehmoment gegebenenfalls an.

Hinweis:

• Grösse M10
• Klemmbereich (mm): 5 - 23
• Material: Stahl
• Oberfläche: Feuerverzinkt
• SW (mm): 24
• Schraubenlänge (mm): 50
• Bohrdurchmesser (mm): 18
• Marke: BoxBolt®
• Beschreibung: Hohlprofilbefestigung
• Typ: BQ1G10
• Version: BQ
• Menge: 25.
