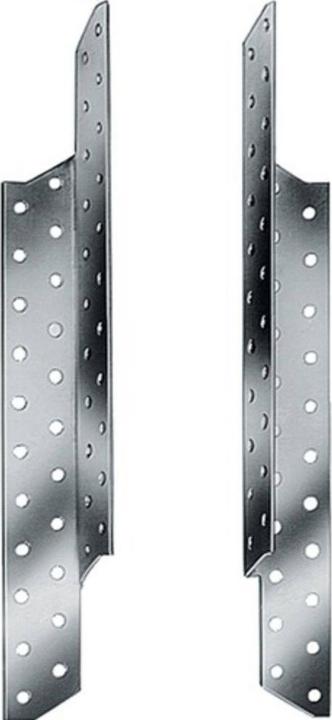

Die SPF Sparrenpfettenanker werden für die Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden.

Anwendung:

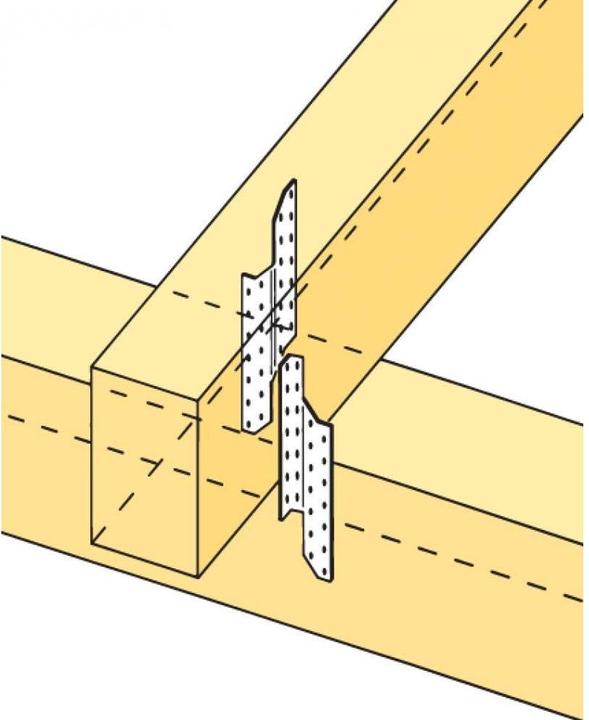

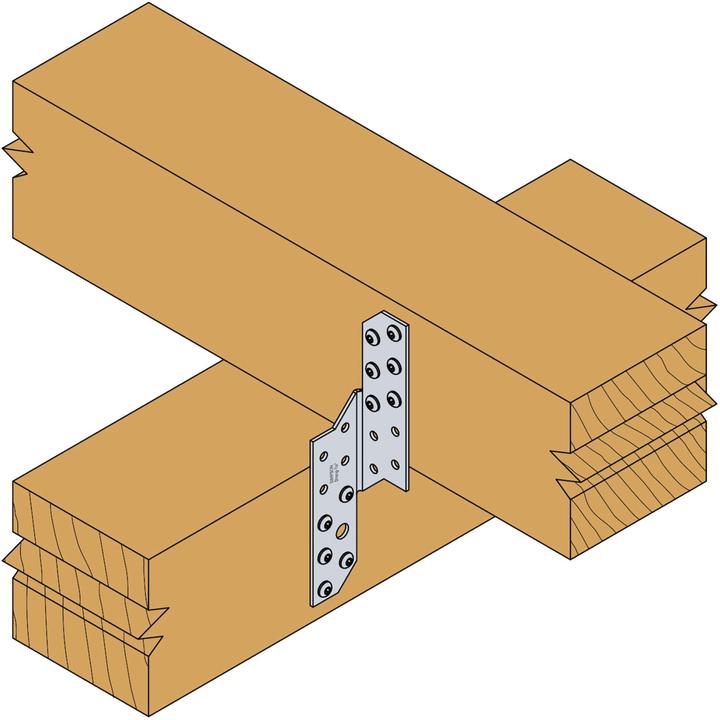

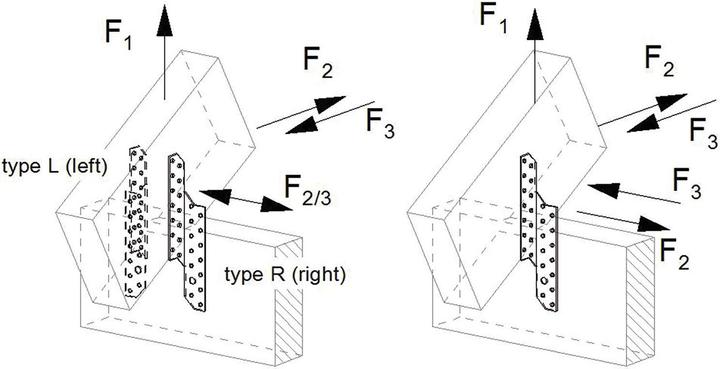

Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung. Bei 2 Pfettenankern pro Anschluss werden 2 linke oder 2 rechte Verbinder benötigt, da diese diagonal gegenüberliegend angeordnet werden sollten, um eine mittige Lasteinleitung zu gewähren. Eine Querzugbeanspruchung der Hölzer ist zu beachten und gegebenenfalls nachzuweisen.

Produktvorteile:

• Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.
• Belastungsabhängiger Einbau von 2 oder 4 Sparrenpfettenankern je Verbindung möglich.
• Variable Position der Verbindungsmittel, da 2-reihiges Lochbild je Schenkel.

Befestigung:
Kammnägel CNA 4,0 x l oder Schrauben CSA 5,0 x l.

Mit europäisch technischer Bewertung (ETA 21/0482).

Hinweis:
Entwickelt zur Aufnahme von hohen Zuglasten, mit zusätzlicher Lastaufnahme in horizontalen Richtungen.

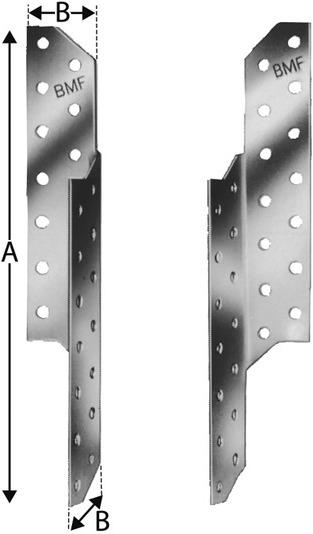

• B (mm): 32,5
• A (mm): 210
• Lochzahl ø 5 (ST): 28
• Material: Stahl
• Oberfläche: feuerverzinkt
• Materialstärke (mm): 2
• Ausführung: rechts
• Grösse (mm): 210
• Marke: Simpson
• Typ: SPF
• Bezeichnung: Sparrenpfettenanker
• Inhaltsangabe (ST): 1.
