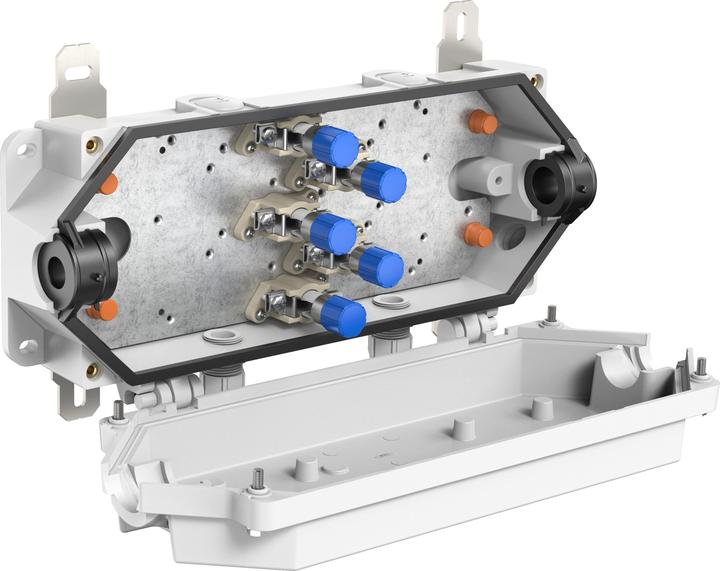

Spelsberg Verbindungsdose Rapid-Box 16q 2x5

Hersteller: Spelsberg
Bezeichnung: Verbindungsdose
Typ: Rapid-Box 16q 2x5
Max. Leiterquerschnitt: 16 mm²
Befestigung: Anschluss
Form: Rechteckig
Montageart: Wand-/Deckenmontage
Bodenmontage: Nein
Unterwasser-Montage: Nein
Zuführung von hinten: Nein
Länge: 447 mm
Breite: 190 mm
Tiefe: 105 mm
Bauart: Ja
Anzahl der Zugänge: 7
Art der Gehäusedurchführung: Andere
Material: Kunststoff
Halogenfrei: Ja
Oberflächenschutz: Unbehandelt
Farbe: Orange
Schutzklasse (IP): IP66
Deckelversion: Andere
Transparenter Deckel: Nein
Deckelbefestigung: Geschraubt
Giessbar: Nein
Mit Vergussmasse geliefert: Nein
Verschliessbar: Nein
Nenn-Isolationsspannung Ui: 400 V
Funktionsintegrität: Ohne
Mit Abschirmung: Nein
Wetterfest: Ja
Betriebstemperatur: -25 bis 40 °C
Explosionsgeschützte Ausführung: Nein
Für Ex-Zone Gas: Ohne
Für Ex-Zone Staub: Ohne

Weitere Details: Verbindungsdose mit Schutzklasse IP66/IP67, Ui=400V AC, M25 (5 seitlich), externe Befestigungspunkte, für Installationen in Industrieumgebungen und Tunneln, druck- und saugfest gemäss Gotthard-Richtlinie. Halogenfreies Gehäuse aus speziellem Duroplast, Anschlüsse aus hochtemperaturbeständiger Spezialkeramik. Externe Befestigungsnasen und Deckelschrauben aus Edelstahl 1.4571, grau, Durchgang: 5-poliger Anschluss für ungeschnittene Leiter, Klemmbereich für ungeschnittene Leiter 2,5 mm² bis 25 mm², Klemmbereich für geschnittene Leiter 2,5 mm² bis 16 mm², Nennstrom 63A. Abzweig 5-polig 2 x 2,5-6 mm², Nennstrom 40A, Dichtbereich Hauptkabel: 17-22 mm (andere Dichtbereiche auf Anfrage). Abmessungen: 190 x 447 x 105 mm. Zubehör enthalten: 2 Stück Kabelverschraubung M25, Dichtbereich 9-16 mm; 4 Stück Schraubstopfen M25.
