Niedax Durchsteckanker DAZ 12X10

Hersteller: Niedax
Bezeichnung: Durchsteckanker
Typ: DAZ 12X10
Ausführung: Spreizanker
Bohrlochdurchmesser: 12 mm
Mit Schraube: Ja
Geeignet für Schraubendurchmesser: 12 mm
Geeignet für Sechskantschraube aus Holz: Nein
Geeignet für Befestigung mit Kabelbinder: Nein
Bohrlochtiefe: 105 mm
Länge: 108 mm
Material: Stahl
Materialgüte: Sonstiges
Oberflächenschutz: Verzinkt
Mit Kante: Nein
Geeignet für Kalksandstein: Nein
Geeignet für Porenbeton: Nein
Geeignet für Beton: Ja
Geeignet für Spanplatte: Nein
Geeignet für Gipskarton: Nein
Geeignet für Vollziegel: Nein
Geeignet für vertikal durchbrochene Ziegel: Nein
Geeignet für Holz: Nein
Durchsteckmontage: Ja
Vorsteckmontage: Nein

Durchsteckanker DAZ 12X10: weitere Details
Durchsteckanker mit metrischem Anschlussgewinde M 12, einschliesslich verzinkter Mutter und grosser Unterlegscheibe. Für den Ausseneinsatz empfehlen wir Durchsteckanker aus Edelstahl. Bei Verwendung in Funktionsbereichen oder für abgehängte Decken mit Brandschutzanforderungen sind zusätzliche Vorschriften zu beachten.

Anwendung: Die Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung oder der statischen Berechnung zu entnehmen und müssen beachtet werden. Installation und Montage gemäss Europäischer Technischer Bewertung ETA-18/0542 oder Montageanleitung in rissigem und nicht rissigem Beton C20/25 bis C50/60. Bei der Dimensionierung sind die gesamte Genehmigungsmitteilung ETA-18/0542 und die unten genannten Genehmigungen zu beachten. Verwendung in trockenen Innenräumen.

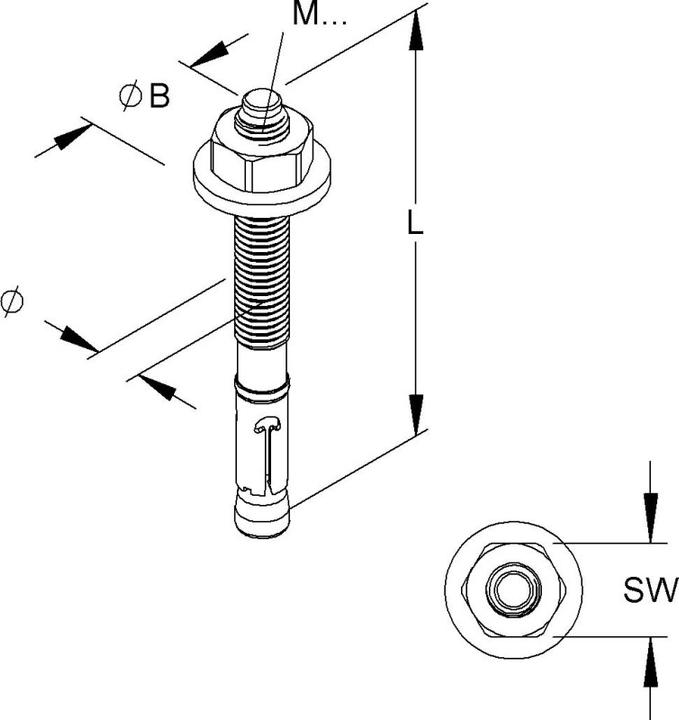

Technische Daten:
Anschlussgewinde: M 12
Gesamtlänge L: 110 mm
Nennbohrung Ø: 12 mm
Unterlegscheibe Ø: 30 mm
Klemmbereich t fix: = 10 mm
Wirksame Verankerungstiefe h ef: 70 mm
Empfohlener Drehmoment: 60 Nm
Breite über die Flanken: 19
Material: Stahl, elektrogalvanisiert gemäss DIN EN ISO 2081/4042, blau passiviert
Genehmigungsnummer: ETA-18/0542
DoP NI002.
