Schrauben
EUR253,18 EUR25,32/1Stk.

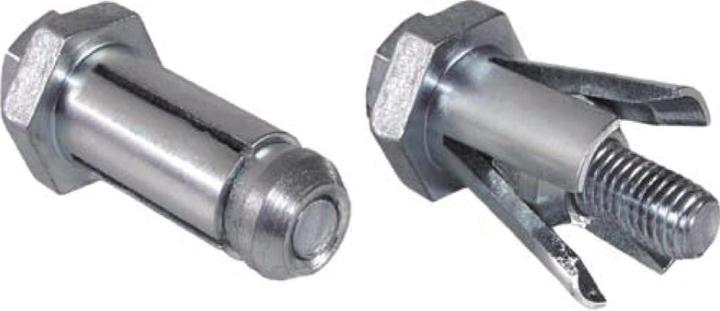

BoxBolt BQ1Z16 Hohlprofilbefestigung Stahl verzinkt für den Stahlbau
10 Schrauben pro Stück
Bestseller Schrauben von BoxBolt
Auf dieser Seite findest du eine Rangliste der besten Schrauben von BoxBolt. Um dir einen schnellen Überblick zu verschaffen, haben wir die wichtigsten Informationen bereits für dich zusammengestellt. Diese Seite bleibt immer aktuell und wird automatisch aktualisiert.
1. BoxBolt BQ1Z16 Hohlprofilbefestigung Stahl verzinkt für den Stahlbau
Hohlprofilbefestigung für den Stahlbau.
1. Bohren Sie in die zu verbindenden Profile die Löcher mit dem erforderlichen Durchmesser und Abstand.
2. Entgraten Sie die Bohrlöcher.
3. Positionieren Sie die Profile übereinander, sodass beide Profile eben und spaltfrei aufeinander liegen. Benutzen Sie gegebenenfalls eine Schraubzwinge, um beide Profile spaltfrei zu befestigen. Achten Sie darauf, dass die Löcher ausgerichtet sind. Verwenden Sie gegebenenfalls einen Dorn, um die Löcher auszurichten.
4. Stecken Sie BOXBOLT in die Bohrung. Stellen Sie dabei sicher, dass der Bund bündig und spaltfrei auf dem Profil aufliegt.
5. Tipp: Wir empfehlen zur Montage das Spezialwerkzeug BOXSOK. Wenn Sie BOXSOK zur Montage verwenden, fahren Sie mit Schritt 7 fort.
6. Halten Sie den Bund mit einem passenden Maulschlüssel und ziehen Sie die Schraube mit dem angegebenen Anzugsdrehmoment an.
7. Stecken Sie BOXSOK auf BOXBOLT, sodass BOXSOK auf dem Profil aufliegt. Gegebenenfalls müssen Sie den inneren Einsatz des BOXSOK verdrehen, damit BOXSOK auf BOXBOLT passt.
8. Halten Sie den BOXSOK gerade und ziehen Sie die Schraube mit dem inneren Einsatz von BOXSOK an.
9. Entfernen Sie das Werkzeug und kontrollieren Sie das Anzugsdrehmoment der Schraube. Korrigieren Sie gegebenenfalls das Anzugsdrehmoment.
Hinweis:
M16 Grösse 1
Klemmbereich (mm): 6 - 35
Material: Stahl
Oberfläche: verzinkt-blau
SW (mm): 36
Schraubenlänge (mm): 75
Bohr ø (mm): 26
Marke: BoxBolt®
Bezeichnung: Hohlprofilbefestigung
Typ: BQ1Z16
Ausführung: BQ
Inhaltsangabe (ST): 10.
2. BoxBolt BQ2Z12 Hohlprofilbefestigung Stahl verzinkt für den Stahlbau
Hohlprofilbefestigung für den Stahlbau.
1. Bohren Sie in die zu verbindenden Profile die Löcher mit dem erforderlichen Durchmesser und Abstand.
2. Entgraten Sie die Bohrlöcher.
3. Positionieren Sie die Profile übereinander, so dass beide Profile eben und spaltfrei aufeinander liegen. Benutzen Sie ggf. eine Schraubzwinge, um beide Profile spaltfrei zu befestigen. Achten Sie darauf, dass die Löcher ausgerichtet sind. Benutzen Sie ggf. einen Dorn, um die Löcher auszurichten.
4. Stecken Sie BOXBOLT in die Bohrung. Stellen Sie dabei sicher, dass der Bund bündig und spaltfrei auf dem Profil aufliegt.
5. Tipp: Wir empfehlen zur Montage das Spezialwerkzeug BOXSOK. Wenn Sie BOXSOK zur Montage verwenden, dann weiter mit Schritt 7.
6. Halten Sie den Bund mit einem passenden Maulschlüssel und ziehen Sie die Schraube mit dem angegebenen Anzugsdrehmoment an.
7. Stecken Sie BOXSOK auf BOXBOLT, so dass BOXSOK auf dem Profil aufliegt. Gegebenenfalls müssen Sie den inneren Einsatz des BOXSOK verdrehen, damit BOXSOK auf BOXBOLT passt.
8. Halten Sie den BOXSOK gerade und ziehen Sie die Schraube mit dem inneren Einsatz von BOXSOK an.
9. Entfernen Sie das Werkzeug und kontrollieren Sie das Anzugsdrehmoment der Schraube. Korrigieren Sie ggf. das Anzugsdrehmoment.
Hinweis: M12 Grösse 2
Klemmbereich (mm): 22 - 50
Material: Stahl
Oberfläche: verzinkt-blau
SW (mm): 26
Schraubenlänge (mm): 80
Bohr ø (mm): 20
Marke: BoxBolt®
Bezeichnung: Hohlprofilbefestigung
Typ: BQ2Z12
Ausführung: BQ
Inhaltsangabe (ST): 20.
Schrauben
EUR553,63 EUR27,68/1Stk.
BoxBolt BQ2Z12 Hohlprofilbefestigung Stahl verzinkt für den Stahlbau
20 Schrauben pro Stück
3. BoxBolt BQ1G10 Hohlprofilbefestigung Stahl feuerverzinkt für den Stahlbau
Hohlprofilbefestigung für den Stahlbau.
1. Bohren Sie Löcher mit dem erforderlichen Durchmesser und Abstand in die zu verbindenden Profile.
2. Entgraten Sie die gebohrten Löcher.
3. Positionieren Sie die Profile übereinander, sodass:
- beide Profile flach und ohne Lücken aufeinander liegen. Verwenden Sie gegebenenfalls eine Klemme, um beide Profile ohne Lücken zu sichern.
- die Löcher ausgerichtet sind. Verwenden Sie gegebenenfalls einen Stempel, um die Löcher auszurichten.
4. Setzen Sie den BOXBOLT in das Loch ein, wobei Sie darauf achten, dass die Flanschfläche bündig und lückenlos auf dem Profil aufliegt.
5. Tipp: Wir empfehlen die Verwendung des speziellen Werkzeugs BOXSOK für die Montage. Wenn Sie BOXSOK für die Montage verwenden, fahren Sie mit Schritt 7 fort.
6. Halten Sie den Flansch mit einem geeigneten Schraubenschlüssel und ziehen Sie die Schraube mit dem angegebenen Drehmoment fest.
7. Setzen Sie den BOXSOK auf den BOXBOLT, sodass der BOXSOK auf dem Profil aufliegt. Möglicherweise müssen Sie den inneren Einsatz des BOXSOK drehen, um ihn auf den BOXBOLT zu setzen.
8. Halten Sie den BOXSOK gerade und ziehen Sie die Schraube mit dem inneren Einsatz des BOXSOK fest.
9. Entfernen Sie das Werkzeug und überprüfen Sie das Drehmoment der Schraube. Passen Sie das Drehmoment gegebenenfalls an.
Hinweis:
- Grösse M10
- Klemmbereich (mm): 5 - 23
- Material: Stahl
- Oberfläche: Feuerverzinkt
- SW (mm): 24
- Schraubenlänge (mm): 50
- Bohrdurchmesser (mm): 18
- Marke: BoxBolt®
- Beschreibung: Hohlprofilbefestigung
- Typ: BQ1G10
- Version: BQ
- Menge: 25.
Schrauben
EUR382,63 EUR15,30/1Stk.
BoxBolt BQ1G10 Hohlprofilbefestigung Stahl feuerverzinkt für den Stahlbau
25 Schrauben pro Stück
